小流量調節閥所說的小流量是指Cv值為0.05或者更小。

在工業系統的許多應用中，對常壓下的少量物料或極高壓差下稍大的物料量都要求有精確的控制，這時計算的Cv值都是很小的，這可以用在產量極少的中間試驗裝置或用在把少量試劑添加到大量工藝流體的工業設備。

在考慮使用這些小流量調節閥時，選用的準則和那些常規調節閥大不相同，例如：和調節閥串接的摩擦損失很小，也沒有不利的泵壓頭特性，不要求有真正的等百分比特性。主要的設計問題是認真研究實際需要的流量范圍。CV值越小就越成為理論值。它們作為流通能力的指標是有用的，但精確性和重復性卻值得懷疑，因為在許多情況下，由于通過節流部分的流體可能是層流，也可能是層流和紊流的混合，這種混合流動隨閥門行程的變化或流動調節而改變。

從設計觀點上看，需要流體節流的實際尺寸確實很小，但許多小流量的應用涉及到高壓差并伴隨磨損的問題，這個事實就帶來更多的難題。

在標準閥的設計中，流通能力主要由閥座孔的直徑來決定，當流體能力減少，實際的小直徑達到1/16英寸，這樣，孔的理論CV值近似于0.06或者接近于小流量范圍的上限，主要用減少閥芯行程或者限制通道口開度的方法來使它更進一步減小。

對于少數嚴格的使用場合，可以利用錐形針或帶銑槽的柱塞在孔中調節，孔徑范圍從1/8英寸到1/4英寸，這種類型的閥門行程約為1/2英寸，這種小流量閥內件在工廠應用時可安裝在普通直通閥的閥體中，但可以顯著減小閥體和執行機構兩者的尺寸。這種調節閥重量輕、緊湊、很適用于實驗裝置的操作。

前面已經說過，當尺寸減小時，小流量調節閥內件的CV值的意義不大，幸而，在閥座孔得到很大的有效流量范圍。除了閥行程可以調整之外，閥內件易于替換，而且，若用許多一樣的閥門，維修幾套閥內件的費用也不高，因為對一樣的閥體，都是可以互換的。

用常規公式來計算所要求的CV值，然后為所用的特定閥門選用接近大尺寸的閥內件，例如實際操作時這些閥內件太小流量，小流量調節閥的小流量可以用簡單地增加閥行程或者稍微修正閥芯的方法來提高流通能力。

您可能會喜歡：

隨著現代工廠自動化程度越來越高，系統的智能化概念也越來越普及，具體到實際工藝過程，就是智能調節閥的使用了，智能調節閥是帶有微處理器，能夠?qū)崿F(xiàn)智能化控制功能的調節閥，分為電動智能調節閥和氣動智能調節閥。調節閥的智能化通常采用下列幾種形式：

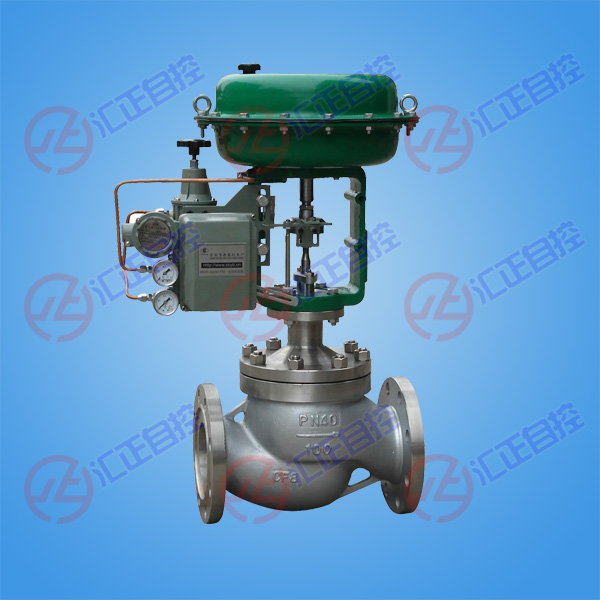

　　 a．帶智能閥門定位器的氣動調節閥；

　　 b．智能電動調節閥；巳帶現場總線智能閥門定位器的氣動調節閥。智能化控制功能’主要包括下列內容

　　 1．方便地修改調節閥流量特性。

　　2．實現PID控制運算。

　　 3．實現其他運算功能，例如，進行分程控制的量程范圍設置，非線性補償運算等。

　　 4，更改調節閥的正、反作用方式。

　　 5．實現與上位機的通信，—實現信息共享。L實現調節閥的故障診斷和報警。

　　 6．實現調節閥的自鎖。

　　 7．實現調節閥的狀態信息管理等，使用智能閥門定位器的優點如下。

　　 8．減小控制回路的安裝、校驗和調試時間。

　　 9．采用診斷功能，使調節閥使用。壽命延長，運行狀況能被及時監測。

　　 10．降低對儀表維護人員的技能要求。
