產品名稱： 氣動三通調節閥

詳細說明

ZJHN氣動薄膜雙座調節閥，又稱氣動雙座調節閥或雙座調節閥，由氣動多彈簧執行機構和雙座閥組成。用新型ZHA/B多彈簧執行機構代替老式ZMA/B執行機構，薄膜式氣動雙座調節閥具有高度低、重量輕、裝配簡便等優點。

一、ZJHN氣動雙座調節閥概述

ZJHN氣動雙座調節閥由氣動薄膜多彈簧執行機構和雙座調節閥組成。具有高度低、重量輕、安裝維修簡便等優點。薄膜式氣動雙座調節閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較氣動單座調節閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。

二、ZJHN氣動雙座調節閥技術參數

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司 商洽生產
額定流量 系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6   1.6    4.0   6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-15～200（常溫型）、-40～+250、-40～+450（中溫型）、-100～+200（低溫型）
法蘭尺寸			鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN （MPa）	0.6,1.6	WCB（ZG230-450） CF3CF8 CF8M
		4.0,6.4	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通雙座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti  CF8 CF8M
上閥蓋形式			普通式（常溫型）、熱片式（中溫型）、低溫型
可配附件			定位器 手輪 電/氣轉換器 空氣過濾減壓器
可調比R			30:1
氣源接頭			M16×1.5

三、ZJHN氣動雙座調節閥執行機構技術參數

型　號	ZHA（B）-1	ZHA（B）-2	ZHA（B）-3	ZHA（B）-4	ZHA（B）-5	ZHA（B）-6
有效面積cm2	200	280	400	630	1000	1600
行　程mm	10	16	25	40	60	1000
彈簧范圍KPa	20～100（標準）；40～200；80～240；20～60；60～100

四、ZJHN氣動雙座調節閥性能指標

供氣壓力 MPa	彈簧壓力 KPa	公稱通徑	20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
		閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	允許壓差MPa	5.3	3.7	2.3	1.3	0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.12	0.08	0.05	0.05	0.035
0.24	40-200		6.4	6.4	5.5	3.1	1.8	1.2	1.1	0.7	0.65	0.45	0.18	0.18	0.10	0.10	0.10	0.07

五、ZJHN氣動雙座調節閥零件材質

公稱通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（304）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯 （F4）、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紡膜片	丁晴橡膠夾增強滌淪織物
	彈簧	60Si2Mn
	推桿、襯套	2Cr13
	軸套	聚氨酯（用于反作用）
適用 工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250   F4：≤200℃	-40～+250   F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+550℃	-40～+550℃
	低溫型		-40～-60℃、 -60～-100℃

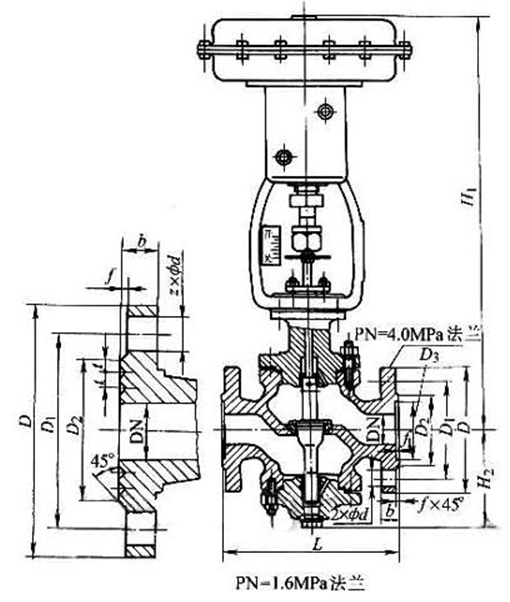

六、ZJHN氣動雙座調節閥外形尺寸

①氣動雙座調節閥名稱與參數②氣動雙座調節閥口徑的選擇③氣動雙座調節閥流量特性選擇④氣動雙座調節閥作用方式選擇⑤氣動雙座調節閥泄漏量應滿足工藝要求⑥氣動雙座調節閥壓差（包括正常工作壓差，閥關閉時壓差）⑦氣動雙座調節閥耐蝕性等以及是否帶附件以便我們的為您正確選型。
