產品名稱： 氣動薄膜耐高溫調節閥

詳細說明

 ZJHPG氣動高溫調節閥，由多彈簧氣動薄膜執行機構(或活塞式氣動執行器)和低流阻調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動薄膜高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，氣動高溫調節閥調節機構采用平衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小。氣動薄膜高溫調節閥特別適用于泄露量要求不高、溫度較高的場合。

一、ZJHPG氣動高溫調節閥閥門概述

氣動高溫調節閥是由氣動薄膜執行機構和鑄鋼高溫調節閥閥體組成，其中，高溫調節閥閥體可以是高溫單座調節閥閥體、高溫套筒調節閥閥體、籠式高溫調節閥閥體和高溫三通調節閥閥體，氣動高溫調節閥一般使用在高溫水蒸氣和高溫導熱油品中，氣動單座調節閥配置HEP定位器或YT-1000L 定位器，可以根據用戶需求，配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。

氣動高溫調節閥廣泛應用于精確控高溫蒸汽、高溫導熱油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。

二、 ZJHPG氣動高溫調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線型
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
閥蓋形式		高溫型(+250～+450℃)

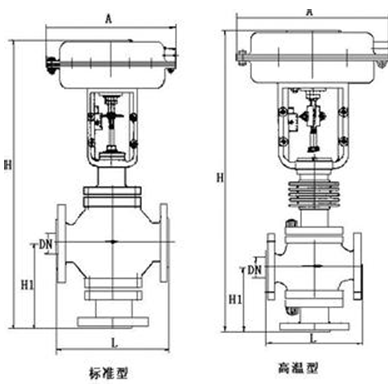

三、 ZJHPG氣動高溫調節閥不同類型的結構圖對比

四、ZJHPG氣動高溫調節閥氣動薄膜執行機構配定位器

氣動薄膜執行機構 配YT-1000L定位器

五、ZJHPG氣動高溫調節閥  氣動薄膜執行機構技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、ZJHPG氣動高溫調節閥  安裝尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		370	396	428	428	436	415	464	507	690	840	632	725	882
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

八、ZJHPG氣動高溫調節閥  訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件（電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪）
