ZSHL(ZSHT)氣動三通調節球閥的標準球芯有L型三通雙口孔道和T型三口孔道。改變球芯與管道的相對角度，可對三支管流體實現不同的組合控制。T型孔道可使三條正交的管道互相連通，也可以使其中兩條管道連通而切斷另一條管道。

一、ZSHL(ZSHT)氣動三通球閥概述

ZSHL(ZSHT)氣動三通球閥的標準球芯有L型三通雙口孔道和T型三口孔道。改變球芯與管道的相對角度，可對三支管流體實現不同的組合控制。T型孔道可使三條正交的管道互相連通，也可以使其中兩條管道連通而切斷另一條管道。L型孔道只能連通互相正交的兩條管道或切換方向。即T型孔道起分流合流作用，L型孔道起分配作用。

氣動三通球閥配用雙作用或單作用RC氣動活塞執行機構（大口徑配用ZSH橫裝活塞執行機構）。

二、ZSHL(ZSHT)氣動三通球閥閥體

型    式：	兩開式鑄造球閥
公稱通徑：	15～200
公稱壓力：	PN1.6，4.0，6.4MPa，JIS10K，ANSI150
連接形式：	法蘭式 法蘭標準按JB/T79.1  PN1.6MPa JB/T79.2凹凸面ANSI B16.5，JIS，B2201
材    料：	Zg25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介質溫度：	常溫型：-40℃～+180℃
填    料：	聚四氟乙烯或R.TFE（增強聚四氟乙烯）

三、ZSHL(ZSHT)氣動三通球閥閥內組件

球閥型式：	T型、L型球芯
球芯材料：	不銹鋼
閥座材料：	聚四氟乙烯PTFE
球芯轉角：	90°

四、 ZSHL(ZSHT)氣動三通球閥執行機構

型    式：	RC，ZSH氣缸活塞執行機構
氣源接頭：	Rc1/8，Rc1/4，Rc1/2
環境溫度：	-40℃～+80℃

附件：電磁閥、行程開關等

五、 ZSHL(ZSHT)氣動三通球閥控制方式

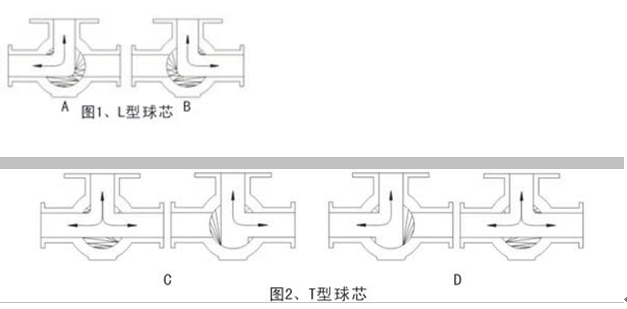

L型三通雙口：	有A、B二種見圖1
T型三通雙口：	有C、D二種見圖2

六、ZSHL(ZSHT)氣動三通球閥性能

泄漏量：常溫球閥（聚四氟乙烯閥座），試驗介質為水。

公稱通徑		15	20	25	40	50	65	80	100	150
泄漏量 ml/min	PN1.6	0.08	0.11	0.13	0.21	0.27	0.35	0.43	0.553	0.80
	PN4.0.	0.32	0.43	0.53	0.85	1.1	1.4	1.7	2.1	3.2

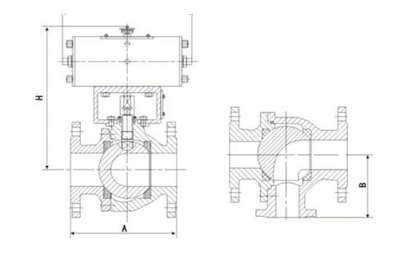

七、ZSHL(ZSHT)氣動三通球閥外形尺寸

PN1.6

公稱通徑	執行機構		A	L	H	B
	雙作用	單作用
15	RC20-DA	RC20-SR	140	187（300）	234	70
25		RC40-SR	165	187（460）	259	82.5
40	RC40-DA		230	320（460）	265	115
50		RC60-SR	230	320（680）	342	115
65			270		397	135
80			290		405	145
100	RC60-DA		350	548（680）	427	175
150		RC80-SR	440	548（920）	613	220
200	ZSH-7	ZSH-7S	580	1040（1387）	736	290

備注：括號內為配單作用執行機構尺寸

PN4.0/6.4

公稱通徑	執行機構		A	L	H	B
	雙作用	單作用
15	RC40-DA	RC40-SR	195	320 （460）	290.5	97.5
25		RC60-SR	230		300	115
40	RC60-DA		250	320（680）	387.5	125
50		RC80-SR	290	548（680）	415	145
65			320		439	160
80			350		452	175
100	RC80-DA		406	640（920）	616	203
150		ZSH-7S	530	640（1387）	740	265

備注：括號內為配單作用執行機構尺寸

八、 ZSHL(ZSHT)氣動三通球閥訂貨須知

1· ZSHL(ZSHT)氣動三通球閥型號名稱

2· ZSHL(ZSHT)氣動三通球閥公稱通徑、公稱壓力

3· ZSHL(ZSHT)氣動三通球閥閥體材料

4· ZSHL(ZSHT)氣動三通球閥球芯型式（T型還是L型）

5· ZSHL(ZSHT)氣動三通球閥控制方式（A、B、C、D）

6· ZSHL(ZSHT)氣動三通球閥執行機構型號

7· ZSHL(ZSHT)氣動三通球閥附件（電磁閥、行程開關、手輪）
