產品名稱： 氣動薄膜隔膜調節閥

詳細說明

ZMAT/ZMBT氣動薄膜隔膜調節閥,耐腐蝕氣動調節閥,耐腐蝕隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，耐腐蝕氣動隔膜調節閥它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。

一、ZMAT/ZMBT氣動隔膜調節閥概述

ZMAT/ZMBT氣動隔膜調節閥由隔膜調節閥和氣動薄膜執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。采用隔膜與閥體間“山"形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求耐腐蝕、劇毒場院合。

二、ZMAT/ZMBT氣動隔膜調節閥應用

ZMAT/ZMBT氣動隔膜調節閥由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。如現場沒有氣源可以選擇同類型的電動隔膜調節閥代替使用。

三、ZMAT/ZMBT氣動隔膜調節閥執行機構

氣動隔膜調節閥采用多彈簧執行機構，高度及重量均可減少30%；閥體內表面多種材料涂覆層，避免介質直接接觸，承受強腐蝕性介質的腐蝕；閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的調節；閥體流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

四、ZMAT/ZMBT氣動隔膜調節閥零件材料

閥體：HT200，ZG230~450或上述材質襯里

隔膜：丁荃膠、天然膠、聚四氟乙烯

閥蓋：ZG230~450

波紋薄膜：ding腈橡膠夾增強滌綸織物

彈簧：60SiMn

五、ZMAT/ZMBT氣動隔膜調節閥技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	無襯里	9.8	19	32	48	63	108	158	270	360	518	1114
	有襯里	7.8	17	28	41	55	87	127	240	311	415	1121
額定行程L（mm）		8	10	12	16	24	30	34	36	44	55	65
膜片有效面積Ae（cm2））		280		400			600			1000
公稱壓力PN（mm）		0.6    1.0
固有流量特性		近似等百分
工作溫度（℃）		≤150
信號范圍Pr（KPa）		20~100  40~200  400~600
允許泄漏量		在允許壓差范圍內泄漏量為零

注：本表中所列執行機構為標準配置，可根據工藝要求選配

六、ZMAT/ZMBT氣動隔膜調節閥性能指標

項　　目	不帶閥門定位器	帶閥門定位器
基本誤差%	±10	±1
回　　差%	≤8	≤1
死　　區%	≤6	≤0.4
泄漏量	有襯里10×閥額定容量、無襯里5×10×閥額定容量
額定流量系數誤差%	10

七、ZMAT/ZMBT氣動隔膜調節閥隔膜材質及適用

隔膜材質	使用溫度	適用介質
丁荃膠（B級）	-40~+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50~+100	主要用于凈化水、無機鹽和稀的礦物酸介質
聚四氟乙烯	-10~+150	極優的化學穩定性、耐強酸、強堿、強氧化劑的腐蝕

八、ZMAT/ZMBT氣動隔膜調節閥閥體襯里材質及適用

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10~+175	適用于非腐蝕性介質
軟橡膠	-10~+85	有很好的耐腐蝕、耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10~+85	適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氟化物、氯qi等
氯丁膠	-10~+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好
丁荃膠	-10~+120	防腐性能和耐磨性能良好，對大部分無機酸性灰漿的耐磨蝕性能好
搪瓷	-10~+175	適用于濕無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-20~+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質。

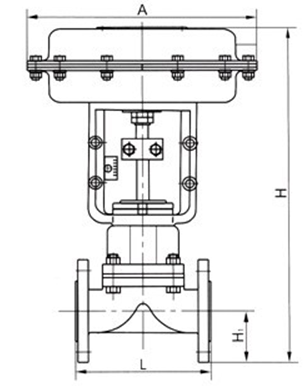

九、ZMAT/ZMBT耐腐蝕氣動隔膜調節閥外形尺寸

公稱通徑DN（mm）	L	A	H1	H	G（Kg）
20	150	280	52.5	400	21
25	160	280	57.5	408	23.5
32	180	280	67.5	418	28
40	200	308	75	464	33.5
50	230	308	82.5	487	38
65	290	394	90	520	65
80	310	394	100	530	73
100	350	394	110	550	94
125	400	498	135	575	160
150	480	498	150	590	195
200	600	498	190	630	290

十、ZMAT/ZMBT耐腐蝕氣動隔膜調節閥訂貨須知

1、氣動隔膜調節閥名稱、型號。

2、氣動隔膜調節閥公稱通徑、公稱壓力（MPa）。

3、氣動隔膜調節閥額定流量系數（Kv）。

4、氣動隔膜調節閥固有流量特性。

5、氣動隔膜調節閥介質名稱。

6、氣動隔膜調節閥工作溫度及范圍。

7、氣動隔膜調節閥整機作用方式。

8、氣動隔膜調節閥閥體、閥內件及填料材質。

9、氣動隔膜調節閥所配附件有哪些。
