產品名稱： 自力式微壓調節閥/供氮閥

詳細說明

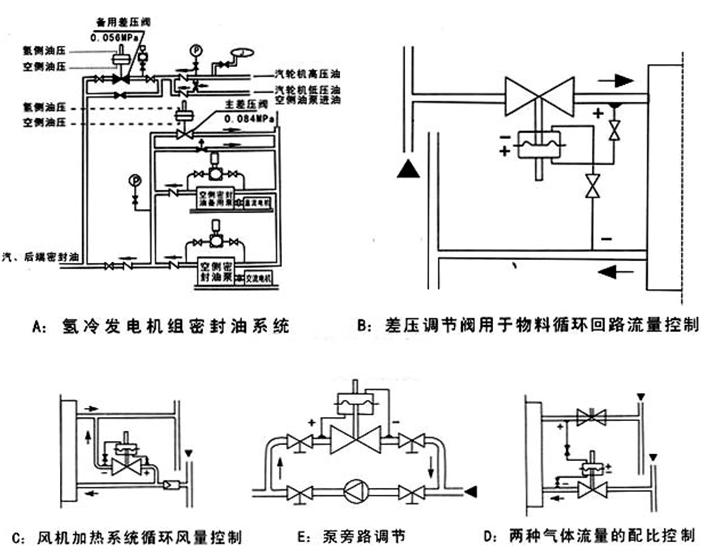

ZZVP型自力式微壓調節閥是一種無需外來能源的節能型產品，利用工藝管道中介質的壓力變化與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。 ZZCP-1型差壓閥，采用平衡型單座閥，壓力穩定、精度高、密封性好，用于控制微小差壓。ZZCN-10型差壓閥采用雙座閥，流量系數大，將閥芯正、倒裝，可組成二個不同品種的調節閥產品。該產品適用于各種工業爐燃燒系統控制兩種燃料氣體混合比流量或用于氫冷發電機組密封油系統中，同時，還可用于各種工業氣體的減壓、穩壓或泄壓的自動控制。

一、ZZVP型自力式微壓調節閥概述

ZZVP型自力式微壓調節閥采用平衡單座閥，在運行中可任意對設定值進行調整等特點。因而適用于各種工業爐燃燒統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。

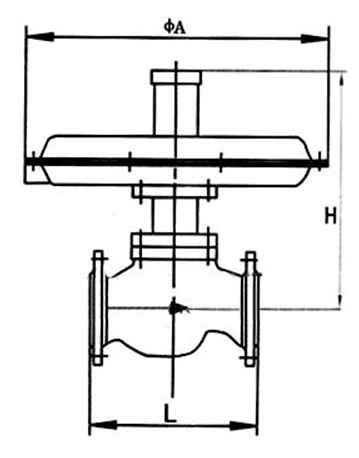

自力式微壓調節閥

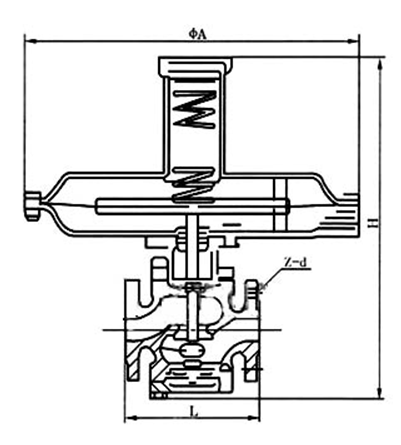

自力式差壓調節閥

二、ZZVP型自力式微壓調節閥主零件材料

材料代號		C（WCB）	P（304）	R（316）
主要     零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	上下膜蓋	A3鋼板沖壓
	波紋膜片	丁晴橡膠、耐油橡膠、氟橡膠
	彈簧	60Si2Mn
	波紋管	1Cr18Ni9Ti

三、ZZVP型自力式微壓調節閥性能指標

公稱通徑DN（mm）		20	25	32	40	50	65	80	100
額定流量（KV）	單座（P）	8	11	20	32	50	80	100	160
	雙座（N）	─	─	─	─	50	83	─	─
額定行程		6	8		10		15		20
調節精度（%）		±10
公稱壓力PN（MPa）	ZZC	0.101.0
	ZZV	0.10
介質溫度（℃）		±10
允許泄漏量（L/h）	單座（P）	10-4×閥額定容量
	雙座（N）	103×閥額定容量
壓力調節范圍（Kpa）		0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、 36~44、41~51、49~58、56~66、64~78、76~90、76~90

四、ZZVP型自力式微壓調節閥主要技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	150
φA		308	394	308	394	308	394	394	394	394
ZZV	H	378	460	370	445	460	490	490	510	720-
	L	150	160	180	200	230	290	310	350	480
ZZC	H	378	465	365	445	455	490	490	510
	L	150	160	180	200	230 222	290 220	310	350
重量kg		12	13	15	17	20	28	38	45	56
信號接頭螺紋		M16×1.5

五、ZZVP型自力式微壓調節閥訂貨須知

訂貨時請用戶提供以下資料：

1·ZZVP型自力式微壓調節閥名稱、直通調節閥型號、直通調節閥用途
2·ZZVP型自力式微壓調節閥公稱通徑、公稱壓力（MPa）、工作溫度及范圍
3·ZZVP型自力式微壓調節閥直通調節閥閥前壓力，閥后壓力

4·ZZVP型自力式微壓調節閥介質名稱及狀態溫度
5·ZZVP型自力式微壓調節閥單座調節閥供電電壓（220V或380V，默認220V）
6·ZZVP型自力式微壓調節閥輸入信號：4-20mA，還是1-5V（默認4-20mA）
7·ZZVP型自力式微壓調節閥單座調節閥閥體、閥內件材質要求

8·ZZVP型自力式微壓調節閥其它特殊要求（如耐蝕要求，防爆等級要求，泄漏等級限制要求，等等）
