產品名稱： 自力式壓力調節閥ZZY系列

詳細說明

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。壓力分段調節從15~250KPa?？砂葱枰M合滿足用戶工況要求。

一、ZZY型自力式壓力調節閥概述

該系列壓差控制閥是無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

ZZY型自力式壓力調節閥有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行結構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。

二、ZZY型自力式壓力調節閥閥體

閥體形式：	直通鑄造閥
公稱通徑：	DN25 、32 、40 、50 、65 、80 、100 、200 、250、300
公稱壓力：	PN 1.6、2.5、4.0、6.4、10Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K
連接方式：	法蘭 FF、RF、RTJ、等
焊接：	SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	標準型、加長型（散熱、低溫、波紋管密封）
填料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊
執行機構：	自立式彈簧執行機構

三、ZZY型自力式壓力調節閥內部件

閥芯型式：	單座、套筒、雙座
流量特性：	等百分比、線性
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

四、ZZY型自力式壓力調節閥可提供的選擇

閥體	型式	直通	閥蓋	型式	標準、加長型
	材質	WCB、WC9、CF8、CF8M等		材質	WCB、WC9、CF8、CF8M
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
	材質	304304+STL/PTFE316316+STL/PTFE
執行器	自立式彈簧執行機構
定位器	-
附件	導壓管、接頭

五、ZZY型自力式壓力調節閥性能參數

公稱通徑（DN）		20	25		32	40		50		65	80		100			125		150		200		250		300
額定流量系數（KV）		7	11		20	30		48		75	120		190			300		480		760		1100		1750
額定行程		8			10			14		20			25		40					50		60
公稱壓力（MPa）		1.6 4.0 6.4
壓力調節范圍（Mpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性		快開
調節精度%		±5
使用溫度（℃）		≤350
1、允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級）
	軟密封（1/h）	0.15		0.30			0.45		0.60			0.90		1.7			4.0		6.75		11.10		16.0
2、減壓比	大	10
	小	1.25

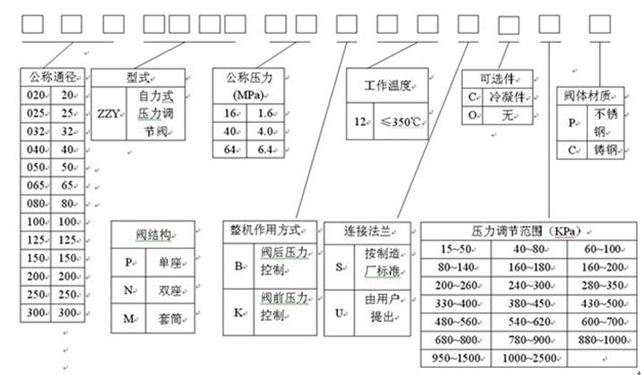

六、ZZY型自力式壓力調節閥型號意義

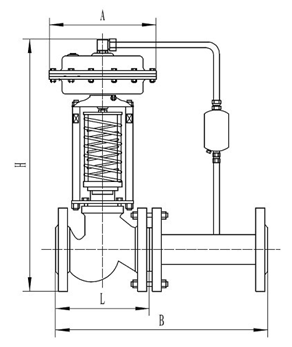

七、ZZY自力式壓差控制閥外形尺寸與重量

法蘭接管尺寸（B）			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距（L）			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調節范圍（Kpa）	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
重量（Kg）			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M1.6×1.5

八、ZZY型自力式壓力調節閥訂貨須知

1、ZZY型自力式壓力調節閥名稱、型號。

2、 ZZY型自力式壓力調節閥 公稱通徑及公稱壓力（MPa）。

3、 ZZZY型自力式壓力調節閥額定流量系數（Kv）。

4、ZZY型自力式壓力調節閥閥介質名稱。

5、 ZZY型自力式壓力調節閥工作溫度及范圍。

6、 ZZY型自力式壓力調節閥閥體、閥內件及填料材質。

9、 ZZY型自力式壓力調節閥所配附件
