產品名稱： 氣動O型切斷球閥

詳細說明

ZSHO氣動切斷球閥,O型切斷球閥,氣動O型球閥與電磁換向閥等氣動元件配合，可用于化工、石油、制藥、造紙、冶金、污水處理等工業部門的輸送管道以及油船、油罐車的管道介質的切斷或開啟。

一、ZSHO氣動O型切斷球閥概述

ZSHO氣動O型切斷球閥與電磁換向閥等氣動元件配合，可用于化工、石油、制藥、造紙、冶金、污水處理等工業部門的輸送管道以及油船、油罐車的管道介質的切斷或開啟。如果管道輸送介質為含有纖維絲狀、顆粒物或粘度極高等工況?？梢赃x擇氣動V型球閥。

二、ZSHO氣動O型切斷球閥特點

1、流通能力大、且介質流向不受限制。

2、密封閥座采用優質塑料等軟材料、具有可靠的密封性。

3、除適用于一般的氣、液體外，更適用于高粘度，以及帶有纖維狀和懸浮顆粒的介質。

4、結構簡單、維修方便。

三、ZSHO氣動O型切斷球閥結構及原理

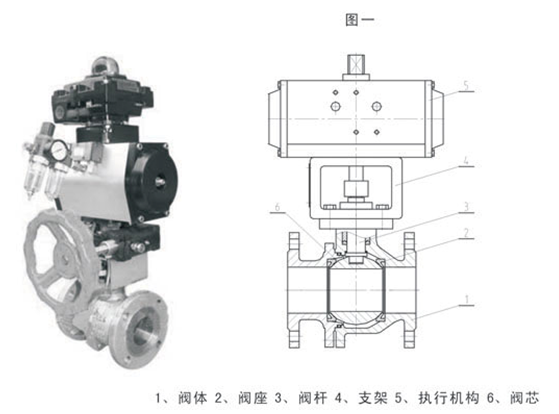

氣動O型切斷球閥是由O型球閥、氣缸式執行機構兩大部分及電器元件組成，如圖一所示，氣缸式執行機構是O型球閥的驅動裝置，當壓縮氣體通過電磁閥或其他控制器進入氣缸一端，推動活塞移動，通過活塞桿、曲柄、立軸等傳動機構，使球芯以立軸為中心旋轉90°，使球閥由開（或關）的狀態變?yōu)殛P(guān)（或開）的狀態。達到對管道內介質的自動控制。

在氣缸式執行機構側面有二個M10×1（或G1/4″）的螺孔，可以通過連接板安裝電磁換向閥，頂部也有二個M10×1的螺孔，可以通過支承件安裝二個行程開關。中心旋轉頂端可用扳手進行手動操作。

四 、ZSHO氣動O型切斷球閥型號意義

以ZSHO-16為例

Z：執行器大類   S：活塞式   H：執行機構橫置（橫缸式）   O：O型球閥   16：公稱壓力16，40，64，100

五、ZSHO氣動O型切斷球閥技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	19	38	72	110	170	270	450	510	940	1400	2200	3500
公稱壓力PN	1.6/4.0/6.4/10.0MPa
球芯轉角	90°
流量特性	快開（on-off）
閥體材質	鑄鋼（ZG251）或鑄不銹鋼（ZG1Cr18Ni9）
內件材質	球芯：1Cr18Ni9：閥座：聚四氟乙烯：軸：3Cr13
適用溫度	普通型40～180℃（軟密封）硬密封：-60～450℃
信號接管螺紋	M10×1
操作壓力	400～800KPa

六、ZSHO氣動O型切斷球閥外形尺寸

單位：mm

通  徑	L		A	H	H1
	PN16、25、40	PN64
15	130	165	267	160	75
20	140	190	267	170	75
25	140	216	267	175	75
32	165	229	267	192	75
40	165	241	328	200	90
50	203	292	328	235	90
65	222	330	328	248	90
80	241	356	328	248	90
100	305	432	425	282	100
125	356	508	425	297	100
150	394	559	636	425	140
200	457	660	636	442	140
250	533	787	696	486	165

1、上述結構長度L以GB12221為例，也可以按用戶指定其他標準（包括國標標準）或其它非系列。

2、用戶不指定時，閥門法蘭我公司按GB9113-2000，也可以按用戶指定其它標準（包括國際標準，如ANSI、JIS、API等）。

3、所配執行機構以國產DA和ZSH型雙作用為基本配制，配彈簧復位（單作用執行機構）或進口執行機構時須特別指明。

七、ZSHO氣動O型切斷球閥訂貨須知

①氣動O型切斷球閥公稱通徑、公稱壓力

②氣動O型切斷球閥介質及溫度

 ③氣動O型切斷球閥閥體材料（如內件材料有特殊要求時，另行商議）

④氣動O型切斷球閥氣動執行機構是單作用（彈簧復位）還是雙作用·整機作用方式（氣開還是氣關）
